油脂行业-蒸汽节能方案

油脂行业“（无疏水阀式）蒸汽冷凝水闭路回收系统”

产品介绍

——可使蒸汽消耗费用降低10%左右、

生产效率提高10%、

锅炉综合节能15%-25%

第一部分前言

一、蒸汽系统节能改造的现状

蒸汽在设备内换热放出了汽化潜热后变成了等温的饱和凝结水，这部分高温凝结水如果能够得到有效的利用将大大的降低企业的生产能耗。

但在实际节能改造过程中，由于不同行业的生产工艺不同，这部分余热的回收方式不同。特别是在一些生产工艺比较复杂的行业，这部分余热的回收难度很大。

若采用不合理的改造方式，会带来节能不彻底，或者节能影响生产效率，导致节能改造失败。

二、蒸汽系统节能改造的终极理想

1）高温凝结水闪蒸出不同品位的蒸汽，在生产线中得到最大限度的利用。

2）生产设备的换热效率始终最佳。

3）生产线中无法利用的能量全部密闭循环到锅炉。

第二部分油脂行业蒸汽使用现状

一、用汽压力不同——食用油加工行业用汽设备的压力分别是0.8MPa，0.6Mpa,0.4Mpa，0.3MPa,0.05MPa。

二、设备排水不畅——蒸炒锅，平板烘干机等设备如果采用普通疏水阀，会导致设备排水不畅，实际操作中经常需要开旁通排水、造成漏气量加大。

三、解决的难度

以上两点给常规的闭路循环节能改造带来很大的挑战，改造难点在于——如何在实现节能的同时，保障生产效率，使综合经济效益达到最高？！

第三部分油脂行业目前的蒸汽节能改造方式分析

一、采用导热油的工艺改造方式

说明：在榨油车间使用导热油锅炉来供热。

优点：（1）导热油的加工温度高，可以提高生产效率；

（2）使用导热油可以实行热能的封闭循环；

缺点：（1）增加一台锅炉运行成本，且导热油锅炉热效率较低；

（2）受热不均，造成产品成色不好；

（3）循环泵需要连续运转，电耗高；

（4）导热油更换的成本高；

（5）存在安全隐患，一旦泄露，极易造成火灾及人员烫伤；

结语：能够提高生产效率，但节能效果不佳；

二、使用单一冷凝水回收装置的节能改造方式

说明：在回水管线上使用往复式回收机、电动凝结水回收装置等，将疏水阀排出的凝结水和泄露的蒸汽进行回收，二次蒸汽通过排压阀门泄压，泄露的蒸汽输送到软化水箱，高温凝结水输送到锅炉。

优点：高温水回到锅炉，达到一定的节能效果。

缺点：（1）封闭回收后回水管线的压力升高，疏水阀的疏水能力就会大大降低，会影响到设备的换热效率，降低生产效率。

（2）二次蒸汽进入水箱后能量的利用率很低。

（3）易损件增多，增加系统的不稳定性。

结语：有一定的节能效果，但降低了生产效率，综合经济效益不高；

三、只使用疏水阀的节能改造方式

说明：使用疏水阀进行节能，将疏水阀之后的热水通过管线进行回收利用。

优点：改造简单，可以通过减少疏水阀的漏气率的方法达到节能降耗的目的

缺点：（1）高温凝结水产生的二次闪蒸没有回收利用；

（2）疏水阀泄露的蒸汽没有回收利用；

（3）蒸炒锅，平板烘干机等设备经常需要开旁通来疏水，增加蒸汽的泄漏。

以上部分带来的损失占锅炉总能耗15%-25%

结语：能保证一定的生产效率，但还有很大的节能空间。

第四部分烟台亿通达“（无疏水阀式）蒸汽冷凝水闭路回收系统”

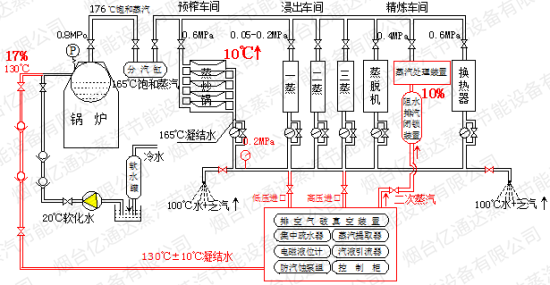

一、系统工艺流程图

二、工艺流程说明

1、“回收主机”安放在浸出车间附近，榨油车间、浸出车间及精炼车间所有换热设备的凝结水及泄漏的蒸汽通过“专用阀门”输送到“回收主机”的“系统集中疏水器”内。

2、通过“喷射增压装置”将分离后的乏汽提取处理后，输出符合工艺要求的微过热蒸汽直接打入蒸脱机使用，可代替蒸脱机蒸汽消耗50%左右。

3、同时通过具有“防汽蚀功能的高温泵组”将130℃-140℃高温凝结水直接封闭打入锅炉汽包循环利用。

整个生产线各路回水不相互干扰，疏水畅通，无跑冒滴漏！

三、综合效益分析

1、锅炉节能15%-25%，锅炉蒸发量增加20%。

机理：锅炉供水温度130℃；生产线供气量下降10%；生产效率10%；锅炉排污率下降50%。

2、蒸汽消耗量降低10%左右。

机理：疏水排出的二次蒸汽得到最高效的回收利用。

3、锅炉的供水品质得到改善，锅炉的排污率降低。

机理：回到锅炉的凝结水是纯净水。

4、工人的劳动强度降低。

机理：操作工不需要担心疏水阀憋水影响生产，维修工不需要维修疏水阀，锅炉工处理水量减少，排污减少，燃料输送减少。

5.生产效率提高10%，蒸炒锅、平板烘干机温度提高10℃。

机理：设备排水通畅，换热效率最佳。

第五部分现场运行实景

以下系湖南桃源科宏油脂有限公司现场使用运行图

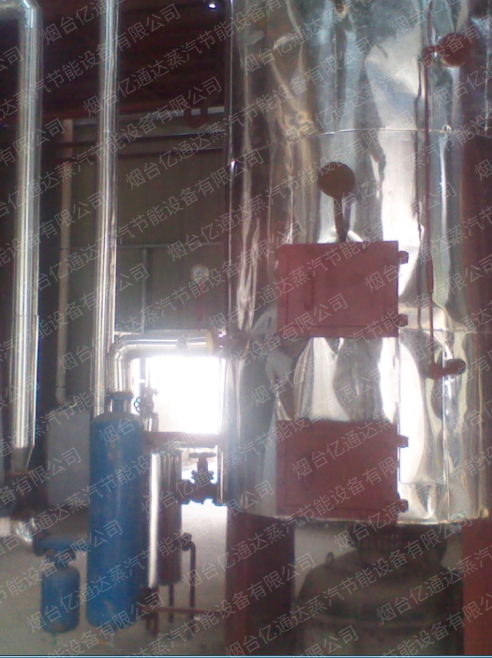

一、回收主机安放在浸出车间附近

主机尺寸	长×宽×高=2米×1.8米×1.7米
安装要求	地面平整，硬实即可
主机重量	1.2吨
高温泵性能	具有卓越的防高温汽蚀功能，转速低，1450转/min；密封为专用航空材质，耐磨损耐高温防渗漏性能超强，空转无损伤

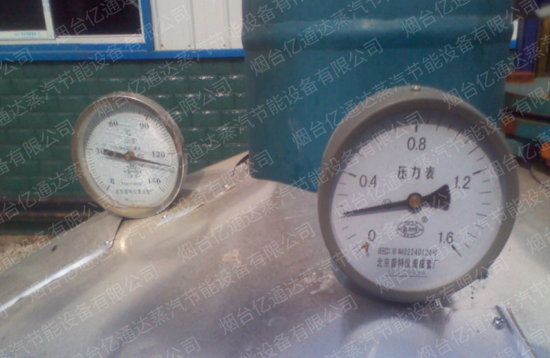

二、回收主机运行压力及凝结水温度显示

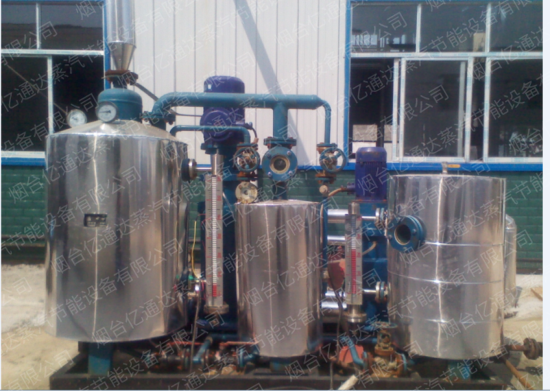

三、回收系统中的二次蒸汽进入蒸脱机安装运行图

经数百家油脂用户的实践验证，这部分蒸汽品质优于原供蒸汽。

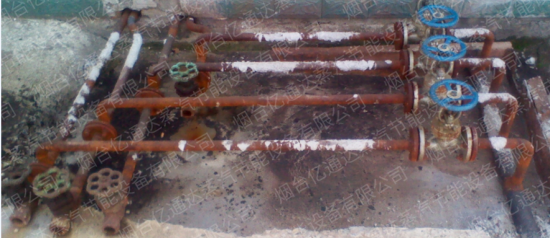

四、预榨车间管线及阀门安装图

注：右边为无疏水阀闭路系统回收管路安装路径和方式，左边检修时备用凝结水回水管路，切换时开启关闭阀门即可。

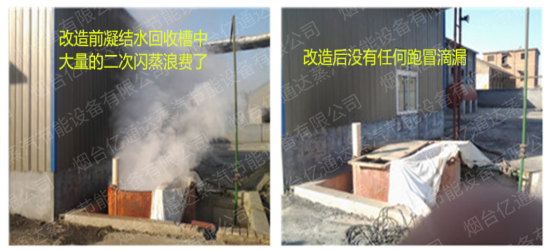

五、凝结水集水罐技改前后效果对比图

第六部分案例分享

迄今为止，已成功为近350家食用油（毛油）企业提供完美的蒸汽系统改造方案，98%以上的企业节能效果超过预期；95%以上的企业3-4个月收回投资成本！

（部分名单）

湖北宏凯工贸农业发展有限公司	菜、棉油 10T锅炉
湖北家意粮油科技有限公司	菜、棉油 10T锅炉
湖北龙感湖翔达油脂有限公司	菜、棉、豆油 10T锅炉
湖北京山恒盛油脂有限公司	米糠油 4T锅炉
湖北潜江华垦油脂有限公司	棉油 4T锅炉
湖北宜昌七星台环星油脂有限公司	棉油 6T锅炉
湖北仙桃华大油脂有限公司	米糠油 6T锅炉
湖北大垸刘阳油脂有限公司	米糠油 6T锅炉
湖北江陵鑫顺（金康）油脂有限公司	菜、棉油 4T锅炉
湖北沙市岑河植物油有限公司	菜、棉油 4T锅炉
湖北宜昌当阳晶盛惠油脂有限公司	菜、棉油 4T锅炉
湖南华容溢华油脂有限公司	菜、棉油 10T锅炉
湖南福禄通农业科技有限公司	菜、棉油 10T锅炉
湖南南县鑫农油脂饲料有限公司	菜、棉油 4T锅炉
湖南常德跃进米业有限公司	菜、棉油 4T锅炉
湖南桃源科宏油脂油脂有限公司	菜、棉油 4T锅炉
湖南张家界金绿油脂有限公司	菜油 4T锅炉
江西高安清河油脂油脂有限公司	米糠油 6T锅炉
江西高安星河油脂油脂有限公司	米糠油 4T锅炉
江西高安瑞鑫油脂油脂有限公司	米糠油 4T锅炉
江西上高南裕油脂油脂有限公司	米糠油 4T锅炉
江西丰城好口福油脂有限公司	米糠油 6T锅炉
江苏射阳荣华油脂有限公司	米糠油 6T锅炉
江苏东台蓝海粮油有限公司	菜、棉油 6T锅炉
江苏佳丰油脂有限公司	菜、棉油 6T锅炉
安徽宿松宝利来油脂有限公司	菜、棉油 4T锅炉
山东商河胡集昌源植物油有限公司	棉油 4T锅炉
山东武城第七油棉厂	棉油 4T锅炉
山东淄博坤盛油脂有限公司	米糠油 6T锅炉
山东魏桥金星科技有限公司	棉油 4T锅炉
山东金秋棉业有限公司	棉油 4T锅炉
山东梁山正大油脂有限公司	棉油 4T锅炉
山东嘉祥金源油脂有限公司	棉油 4T锅炉
山东嘉祥鑫源油脂有限公司	棉油 4T锅炉
山东嘉祥宏源油脂有限公司	棉油 4T锅炉
山东宁阳天立油脂有限公司	棉油 4T锅炉
山东曲阜良友工贸有限公司	玉米油 6T锅炉
河北无极振雄棉油厂	棉油 6T锅炉
河北邢台(南宫)中棉紫光生物科技	棉油 10T锅炉
河北（南宫）银宫生物科技有限公司	棉油 10T锅炉
河北邢台（临西）中棉紫光生物科技有限公司	棉油 10T锅炉
