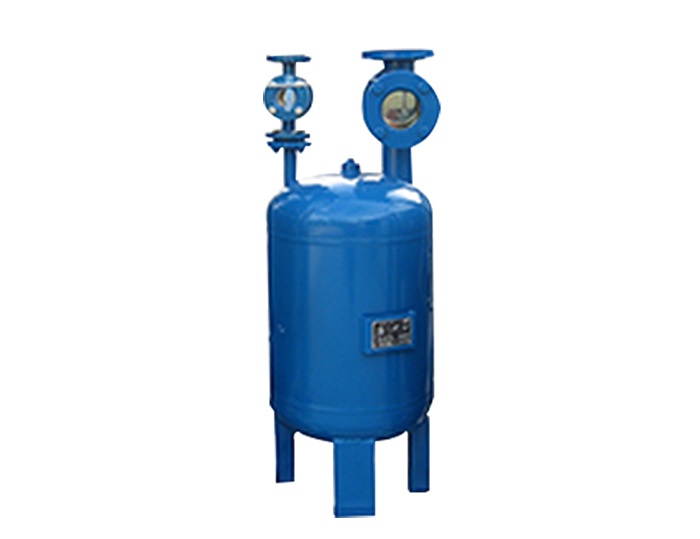

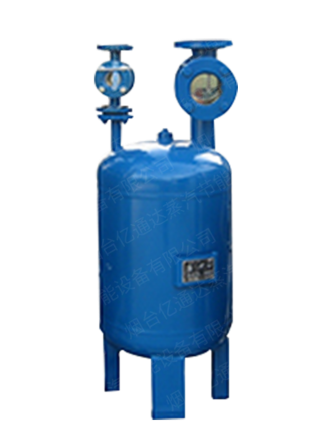

凝结水回收系列（四）——回水爬高器

回水爬高无压力，系统排水更通畅

应用背景

蒸汽凝结水经过疏水阀排出后会产生大量的汽体，这部分蒸汽由两部分组成：其一，高温凝结水压力降低后会闪蒸出二次蒸汽。其二，疏水阀在排水的过程中也会泄露蒸汽。蒸汽的流速在20-30米/秒，凝结水的流速1-2米，所以回水管线如果不能很好的处理水汽分层流动问题，就会出现水击、水锤现象，严重时会影响到设备的正常运行。

在大型的凝结水回收管网中，凝结水的回水总管线不可避免的需要抬高，这就造成凝结水在回水总管内由低到高进行流通，回水管线中的二次蒸汽也要经过立管由底到高，正常状态下蒸汽流速比水高10倍左右，但是，在立管中二者的流速是一样的，这就必然导致回水管线憋汽憋水，从而导致回水不畅。

解决之道——回水爬高器

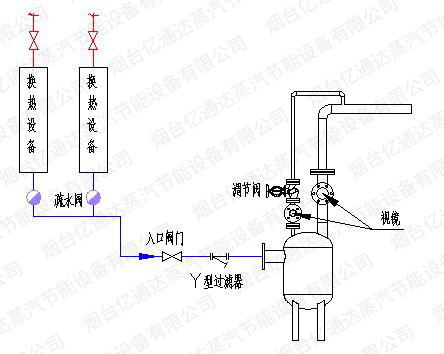

    凝结水进入回水爬高器的储存罐时，通过调节阀调节进行水汽分层，蒸汽从蒸汽管线进入桥架，凝结水从水管进入桥架。

1、回水爬高无压力：水汽在立管中分离爬升，系统排水更畅通。

     通过调整汽路的调节阀，让罐内形成一定压力P1（由于水封的作用可以形成这个压力），桥架的回水管线压力为P2,桥架离地面的高度为h，P1—P2=0.1Mpa时，h就可以达到10米。

2、设备使用寿命长——没有任何运动部件，使用寿命长，免于维护。
